Panourile solare nepresurizate cu apă sunt utilizate în special în perioadele însorite. În multe instalații sezoniere, intervalul urmărit este primăvara–toamna, însă perioada efectivă depinde de climă, model și protecția împotriva înghețului.

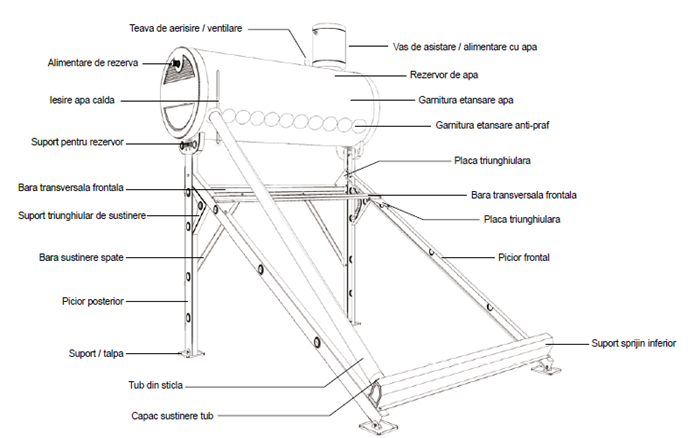

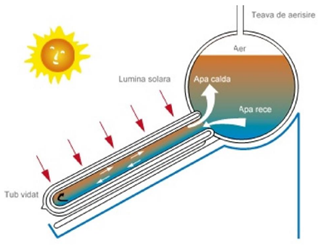

Panoul solar nepresurizat cu tuburi vidate încălzește apa folosind energia solară. În configurația cu termosifonare, apa încălzită urcă natural spre rezervor, iar apa mai rece coboară spre tuburi. Ansamblul prezentat include rezervorul, tuburile vidate, vasul de alimentare cu flotor și suportul. Apa poate ajunge la temperaturi ridicate; aceasta nu înseamnă că sistemul este destinat fierberii controlate a apei.
Rezervoare, tuburi și tehnologia de fabricație
Rezervorul exterior și cel interior
Prezentarea gamei Reecomer menționează utilizarea unei tehnologii Bosch de sudură cu frecvență intermediară pentru rezervorul exterior. Aplicarea acestei tehnologii și configurația materialelor se verifică în documentația modelului ales.
La evaluarea sudurii contează următoarele aspecte:
Parametrii procesului trebuie adaptați materialului și construcției rezervorului.
Protejarea suprafețelor din apropierea sudurii și limitarea defectelor contribuie la calitatea execuției.
Presiunea electrodului și ceilalți parametri se stabilesc în procesul de fabricație, în funcție de material.
Pentru rezervorul interior, prezentarea gamei descrie suduri cap la cap. Geometria și calitatea îmbinărilor trebuie evaluate împreună cu încercările de etanșeitate ale produsului.
Montajul: aliniere, aerisire și ancorare
Amplasarea se alege astfel încât colectorul să primească suficientă radiație solară, fără umbre importante. Orientarea spre sud și înclinarea în jurul valorii de 45° sunt repere frecvente, dar unghiul și ancorarea se stabilesc după locație, suport și manual.
La racordare, instalatorul trebuie să susțină conectorul rezervorului în timp ce strânge racordul, pentru a evita transmiterea efortului către rezervor. Respectă metoda și cuplul de strângere din manual.
Garniturile tuburilor se verifică înainte de montaj; poziționarea și lubrifierea, dacă este cerută, urmează instrucțiunile modelului.
Ordinea de montare și strângere a rezervorului, cadrului și tuburilor trebuie să respecte manualul. Racordurile nu trebuie să preia tensiuni provenite din nealinierea conductelor.
Calea de aerisire nu trebuie obturată. Un sistem nepresurizat nu se transformă într-un recipient sub presiune prin blocarea ventilației.
Conductele se izolează potrivit instalației, pentru a limita pierderile de căldură și a asigura protecția cerută de condițiile exterioare.
Poziția și înălțimea tubului de aerisire față de vasul de alimentare se stabilesc conform schemei producătorului.
Suportul și ancorarea trebuie dimensionate pentru greutatea ansamblului plin și solicitările locale, inclusiv vântul. Soluția de fixare se stabilește pentru structura pe care este montat sistemul.
Respectă planeitatea și axele de montaj prevăzute de producător.
Nealinierea poate afecta umplerea, circulația apei, racordurile și funcționarea flotorului. Instalația se verifică înainte de punerea în funcțiune.
Alimentarea cu apă și punerea în funcțiune

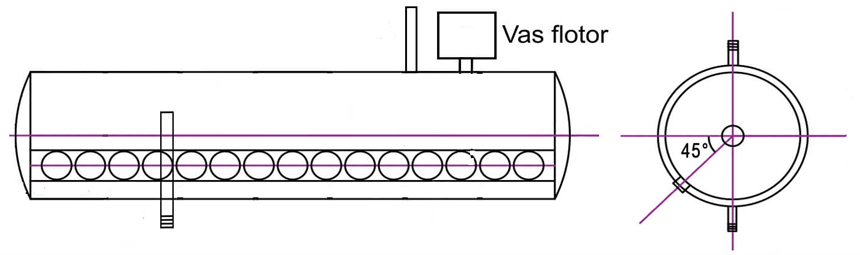

În configurația ilustrată, rezervorul se alimentează prin vasul cu flotor. La atingerea nivelului prevăzut, flotorul închide alimentarea; pe măsură ce nivelul scade, permite completarea apei. Funcționarea se verifică la punerea în funcțiune.
Tuburile expuse la soare pot atinge temperaturi foarte ridicate. Introducerea apei reci într-un colector fierbinte poate provoca șoc termic și deteriorări. Umplerea se face numai în condițiile de temperatură și după procedura indicată de producător; ora din zi nu garantează singură că sistemul s-a răcit.
Verifică poziția vasului de alimentare și traseul de aerisire conform schemei. Orificiile destinate aerisirii trebuie să rămână libere.
Ce faci dacă presiunea apei calde este insuficientă?
Când diferența de nivel nu asigură debitul necesar, un specialist poate evalua utilizarea unei pompe compatibile cu apa caldă și cu sistemul nepresurizat. Pompa nu trebuie să presurizeze rezervorul. Temperaturile ridicate impun verificarea componentelor și a unei vane de amestec termostatice pentru limitarea temperaturii la consumatori.
Presiunile apei calde și reci trebuie analizate împreună. Un regulator se dimensionează pentru instalația concretă, nu se adaugă automat fără verificarea schemei.
Necesitatea și poziția unei supape de sens se stabilesc de instalator conform proiectului și manualului, fără a bloca aerisirea sau alte căi de siguranță ale sistemului.
Calcarul și impuritățile din apă
Depunerile și particulele pot afecta flotorul, garniturile și racordurile. Verifică următoarele simptome și măsuri de întreținere:
Depunerile din vasul cu flotor pot împiedica închiderea alimentării și pot provoca scurgeri. Mecanismul se inspectează și se întreține conform manualului.
Dacă flotorul nu mai închide corect, verificarea poate indica necesitatea curățării sau înlocuirii mecanismului ori a întregului vas de alimentare, conform instrucțiunilor.
Depunerile sau deteriorarea garniturilor pot provoca scurgeri în jurul tuburilor. Garniturile se verifică și se înlocuiesc cu piese compatibile atunci când este necesar.
Filtrarea pentru particule și dedurizarea au scopuri diferite. Alegerea tratării apei se bazează pe analiza apei și pe cerințele echipamentului.
Apa din puțuri și conductele vechi pot conține nisip sau particule provenite din coroziune. Acestea pot bloca mecanismele și supapele; prezența lor se verifică înainte de alegerea filtrării.
Un filtru Y poate reține particule, dacă este potrivit pentru temperatura, debitul și racordurile instalației. Poziția și curățarea lui se stabilesc conform schemei.
Golirea sezonieră și protecția împotriva înghețului
Un sistem sezonier fără protecție adecvată la îngheț trebuie pregătit înainte de apariția temperaturilor negative, conform manualului și condițiilor locale.
Oprirea alimentării și golirea rezervorului, tuburilor și conductelor se fac în ordinea prevăzută de producător. Instalatorul trebuie să verifice unde poate rămâne apă și cum se asigură golirea completă.
Nu presupune că apa rămasă în tuburi se va evapora sau că un volum mic nu poate provoca daune. Protecția la îngheț depinde de golirea ori de soluția de protecție prevăzută pentru model.
La sfârșitul sezonului se verifică și se curăță componentele conform manualului. Depunerile se îndepărtează cu metode compatibile cu materialele, iar garniturile și flotorul se inspectează înainte de repornire.
Acest articol explică principiile sistemului și nu înlocuiește manualul de montaj al modelului. Pentru racordare, protecție la temperaturi ridicate și golire sezonieră, apelează la un instalator calificat.
